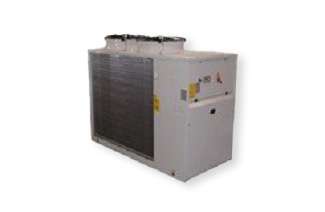

SCAEY-FC-R410A scroll compressors

GENERALITÀ
Le unità SCAEY/FC tipo free-cooling sono particolarmenteindicate nelle installazioni dove è richiesta la produzione diacqua refrigerata in servizio continuo e per tutto l’anno, quindianche con bassa temperatura esterna. La funzione freecoolingpermette di ottenere un raffreddamento gratuito,dell’acqua di utilizzo, per mezzo di una batteria ad acqua raffreddatadall’aria esterna a partire mediamente da 15°C diaria esterna.
PRINCIPIO DI FUNZIONAMENTO
Le unità refrigeranti della serie SCAEY/FC, sono progettateper raffreddare una miscela d’acqua glicolata. Sono composte, oltre che dai componenti principali di unnormale chiller quali i compressori, i condensatori, l’evaporatore,le valvole termostatiche, anche da una batteria alettatafree-cooling ad acqua. Un sistema di regolazione costituitoda una valvola a tre vie modulante e da un insieme di sondeattiva il funzionamento della batteria ad acqua e quindi lafunzione «free-cooling». In un normale chiller la miscela diacqua e glicole di ritorno dall’impianto utilizzatore, viene raffreddata dal fluido refrigerante attraverso l’evaporatore afascio tubiero; nelle unità refrigeranti SCAEY/FC funzionantiin free-cooling, la miscela viene deviata in una batteria adacqua ed attraversata da un flusso di aria esterna così dapermettere un raffreddamento gratuito dell’acqua di utilizzo. Il sistema di regolazione è costituito da un microprocessore,una sonda di temperatura acqua ingresso macchina,una sonda di temperatura aria esterna, una sonda di lavoroe da una sonda antigelo.
FUNZIONAMENTO ESTIVO
Quando la temperatura dell’aria esterna è superiore alla temperaturadella soluzione di acqua e glicole di ritorno dall’impianto,la potenza frigorifera è garantita dal lavoro dei compressori(10); la valvola a tre vie (9) indirizza tutta la soluzioneda refrigerare nell’evaporatore (12) e la batteria free-cooling(11) resta inattiva. L’assorbimento totale è quello di unnormale chiller di tipo aria-acqua.
FUNZIONAMENTO INVERNALE
Quando la temperatura dell’aria esterna scende mediamentesotto i 3-0°C, l’unità refrigerante funziona esclusivamente inmodalità free-cooling: la valvola a tre vie (9) indirizza tutta lasoluzione da refrigerare nella batteria di free-cooling (11), cheprovvede al raffreddamento della soluzione, la sonda di lavoro(5) spegne i compressori (10). I ventilatori (13) restano infunzione per garantire il flusso d’aria esterna attraverso labatteria free-cooling (11). All’ulteriore diminuzione della temperaturadi aria esterna il microprocessore (15) attiva, la regolazionedella velocità dei ventilatori (13).
FUNZIONAMENTO NELLE STAGIONI INTERMEDIE
Si ottiene combinando i sistemi di raffreddamento free-coolinge meccanico. Il funzionamento della macchina in modalitàfree-cooling è attivato quando la temperatura dell’aria esterna è di almeno due gradi inferiore alla temperatura dellasoluzione di acqua e glicole di ritorno dall’impianto. Normalmente quindi attorno ai 15-10°C. La soluzione vieneraffreddata nella batteria (11). L’ulteriore raffreddamento viene eseguito meccanicamente mentre la sonda di temperaturaacqua (5) regola il lavoro dei compressori (10) parzializzandonela resa stessa.
VANTAGGI
• Minori spese di gestione durante le stagioni intermedie. • Produzione gratuita di acqua refrigerata nella stagione invernale. • Maggiore durata dei compressori grazie ad una riduzione delle ore di funzionamento. • Minori spese di manutenzione.
